二線制應急照明和疏散指示系統

公司持續探索智能消防技術革新，始終專注于通過技術創新，進一步降低或避免火災傷亡事故發生。為有效幫助遇險者快速逃離火場，滿足現代高層化、智能化、大型化、多功能化及復雜化的建筑要求，公司自主研發出僅需2根線，即可同時實現“供電+通訊”的新一代智能疏散系統。

一、系統介紹

該系統采用集中電源，集中控制設計，并創造性地融入了EPC-BUS電子載波技術，率先推出了兩線制連線(包含供電與信息傳輸)的應急照明及疏散指示系統，工程施工極其方便，最大程度降低了整個系統的造價。

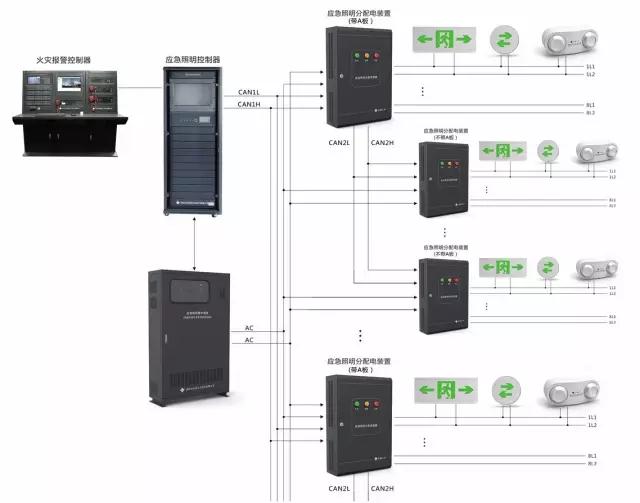

系統圖

      系統由應急照明控制器、應急照明集中電源、應急照明分配電裝置、消防應急燈具（包括22種型號的消防應急照明燈、消防應急標志燈）等設備組成。

二、功能特點

1.采用EPC-BUS電子載波技術連接終端燈具，僅用兩根線任意連接，有效降低布線成本，便于施工維護；

2. 采用聯動技術智能定位火警位置，從而自動規劃最佳逃生路徑，適用于大型項目建設；

3. 高實時性、高可靠的CAN總線技術，保證系統通訊穩定、可靠；

4. 基于Windows 操作系統，簡單易學；

5. 標配專用微型打印機；

6. 系統支持DXF格式建筑平面圖，采用矢量圖描述形式，可多倍放大；

7. 歷史（火警、應急、故障、操作）記錄功能；

8. 多級用戶分級管理；

9. 支持熱插拔USB 設備，可復制或恢復系統文件；

10. 支持配接多臺應急照明集中電源；

11. 分配電裝置每條回路最大輸出電流3A，每條回路最多可接108 個終端；

12. 控制器采用不間斷開關電源，外置電池，備電時可工作180 分鐘。

三、系統組成

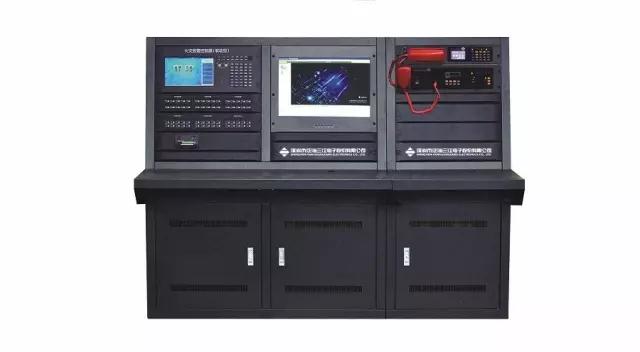

火災報警控制器

     火災報警控制器接收探頭信號，當有火警發生時，向應急照明控制器等設備發送火警信號。

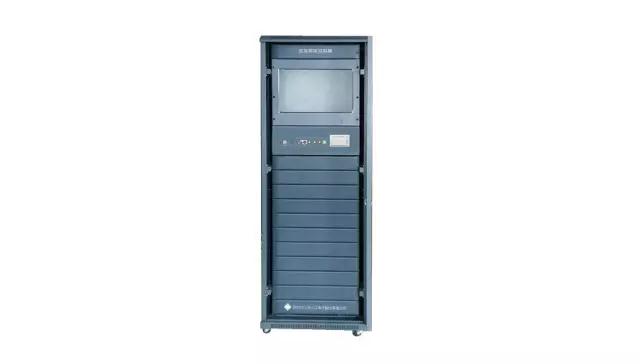

應急照明控制器

應急照明控制器設置分配電裝置、驅控板、燈具、電源等設備的信息，接收其他部件傳輸過來的信息，在相應列表中顯示信息內容。

系統面板負責處理和分析系統中其它部件傳輸過來的數據信息，并根據數據分析結果，指揮系統中的其它部件執行相應的命令，例：控制蜂鳴器火警鳴響等。

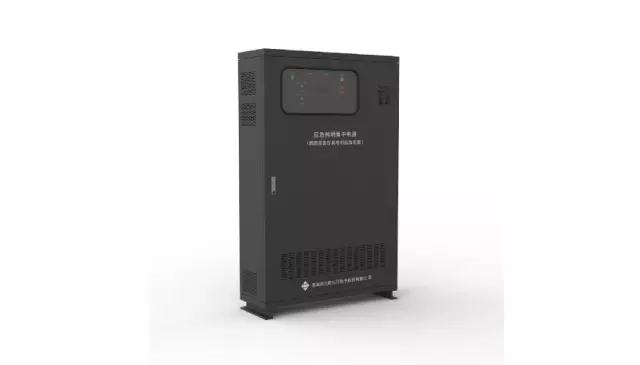

應急照明集中電源

       火災發生時為燈具供電，以蓄電池為后備電源。通過485總線與控制器進行通訊，一臺控制器最多可配接10臺應急照明集中電源。

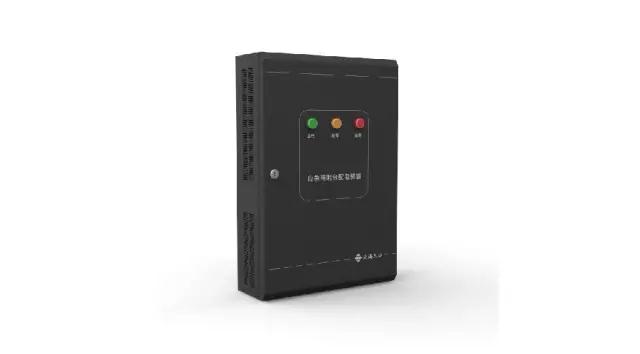

應急照明分配電裝置

內部安裝有驅控板，每個驅控板有兩個輸出回路，通過無極性二總線與消防應急燈具連接。二總線既向消防應急燈具提供正常工作所需要電源，又與消防應急燈具進行通信。

應急照明分配電裝置按內部面板驅控板的安裝數量可分為多種型號。

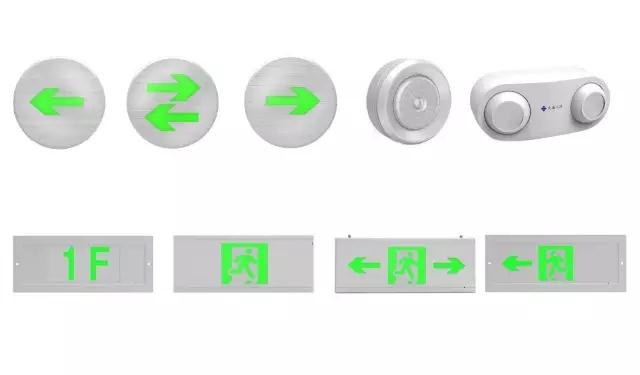

消防應急燈具

22種型號的新品消防應急燈具均采用無極性二總線制，集中電源，集中控制設計，具備功耗低、壽命長、易更換、耐高溫、耐腐蝕等特點。

根據安裝方式的不同，消防應急標志燈可分為吊掛式、壁掛式、嵌入式、地埋式4類，照明燈有吸頂式、嵌頂式、雙頭燈等類型，可滿足各類系統建設需求。

公司新一代智能疏散系統功能完善、性能強大、穩定可靠、施工簡易，可廣泛應用于高層建筑、商場、娛樂場所、銀行、醫院、地鐵站、高鐵站、火車站、機場等人員密集場所的各類大、中、小型消防工程建設。
